ڈبل - فلائی آؤٹ ڈور کیبل - مصنوعات معیارات
Theڈبل - فلائی آؤٹ ڈور ڈراپ کیبلایف ٹی ٹی ایچ نیٹ ورکس میں اوور ہیڈ اور ڈکٹ کی تنصیب کے لئے ڈیزائن کیا گیا ہے۔ یہ موڑ کا استعمال کرتا ہے UV - مزاحم کم - دھواں ہالوجن - مفت میان IEC 60754 (کم دھواں) اور ROHS معیارات کی تعمیل کرتی ہے ، جس سے حفاظت اور تعیناتی میں آسانی کو ترجیح دیتے ہوئے سخت ماحول میں استحکام کو یقینی بنایا جاتا ہے۔
ڈبل - فلائی آؤٹ ڈور کیبل - مصنوعات معیارات
-
فائبر کور:2 × g.657.a1/b3 موڑ - غیر سنجیدہ ریشوں (سنگل - موڈ ، 9/125μm)۔
-
کمک:کرش مزاحمت کے لئے دوہری متوازی ایف آر پی (فائبر کو کمک پلاسٹک) یا اسٹیل تاروں (اختیاری: 0.5 - 1.0 ملی میٹر قطر)۔
-
میان:ایل ایس زیڈ ایچ (کم دھواں زیرو ہالوجن) جیکٹ ، سیاہ یا رنگ میں دستیاب - کوڈڈ آپشنز ، آئی ای سی 60332 شعلہ کے مطابق - retardant معیارات۔

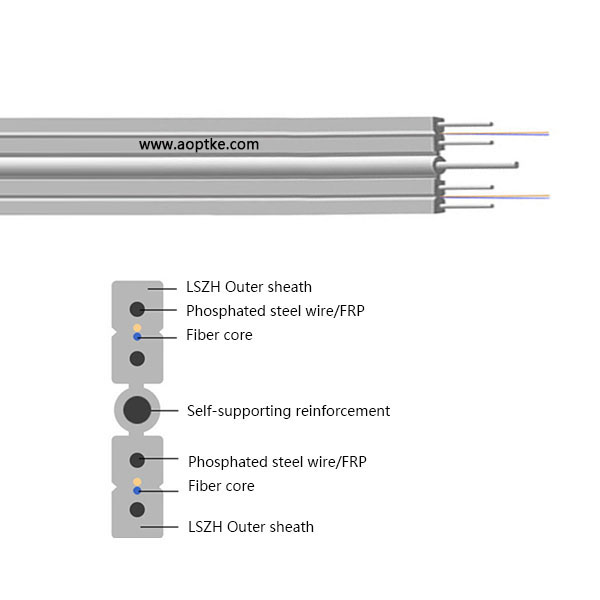

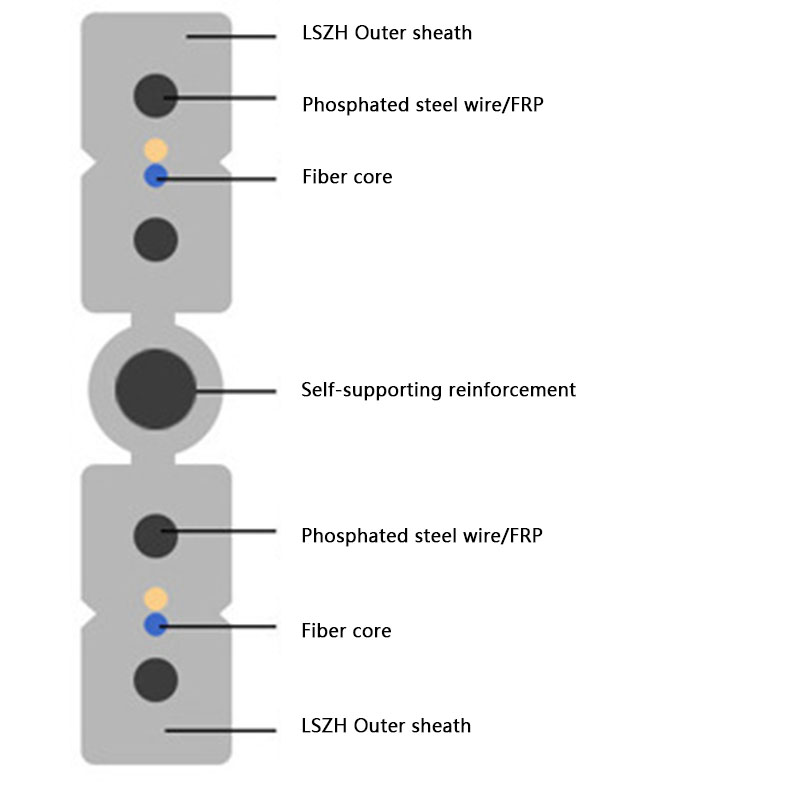

ڈبل - فلائی آؤٹ ڈور کیبل - ڈھانچے کے پیرامیٹرز
تکنیکی پیرامیٹرز
فائبر گنتی
|
کیبل قطر (ملی میٹر)
|
وزن (کلوگرام/کلومیٹر)
|
تناؤ کی طاقت (این)
|
کرش مزاحمت (N/100 ملی میٹر)
|
موڑ رداس (ملی میٹر)
|
|---|
1 × 2
|
6.0 ± 0.2
|
15
|
200 (لمبی - اصطلاح)
|
1000 (مختصر - اصطلاح)
|
60 (جامد)
|
2 × 2
|
6.2 ± 0.2
|
18
|
250 (لمبی - اصطلاح)
|
1200 (مختصر - اصطلاح)
|
60 (جامد)
|
4 × 2
|
6.5 ± 0.2
|
22
|
300 (لمبی - اصطلاح)
|
1500 (مختصر - اصطلاح)
|
60 (جامد)
|
فائبر آپٹک خصوصیات
پیرامیٹر
|
G.652d
|
G.657A1
|
G.657a2
|
|---|
توجہ
|
|
|
|
@1310 این ایم
|
.30.36 ڈی بی/کلومیٹر
|
.0.40 ڈی بی/کلومیٹر
|
.0.40 ڈی بی/کلومیٹر
|
@1550 این ایم
|
.0.22 ڈی بی/کلومیٹر
|
.0.30 ڈی بی/کلومیٹر
|
.0.30 ڈی بی/کلومیٹر
|
موڑ رداس
|
30 × کیبل ڈیا۔
|
10 × کیبل ڈیا۔
|
7.5 × کیبل ڈیا۔
|
عددی یپرچر
|
0.13 ± 0.02
|
0.14 ± 0.02
|
0.14 ± 0.02
|
کٹ آف طول موج
|
≤1260 این ایم
|
≤1260 این ایم
|
≤1260 این ایم
|

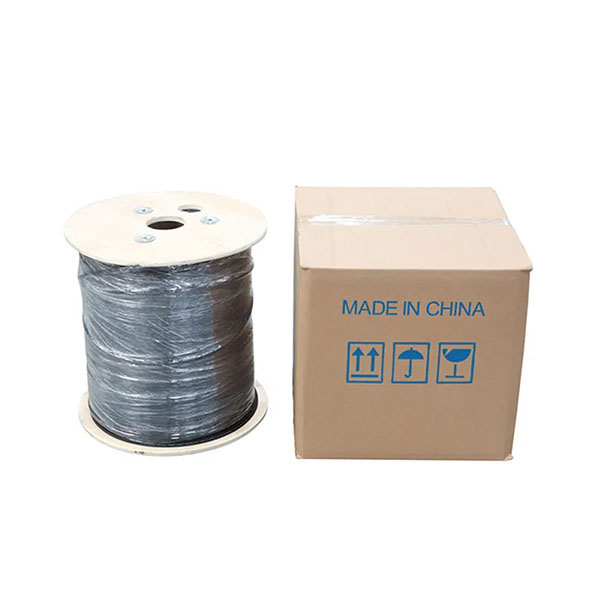

ڈبل - فلائی آؤٹ ڈور کیبل - پیکیجنگ اور ترسیل
