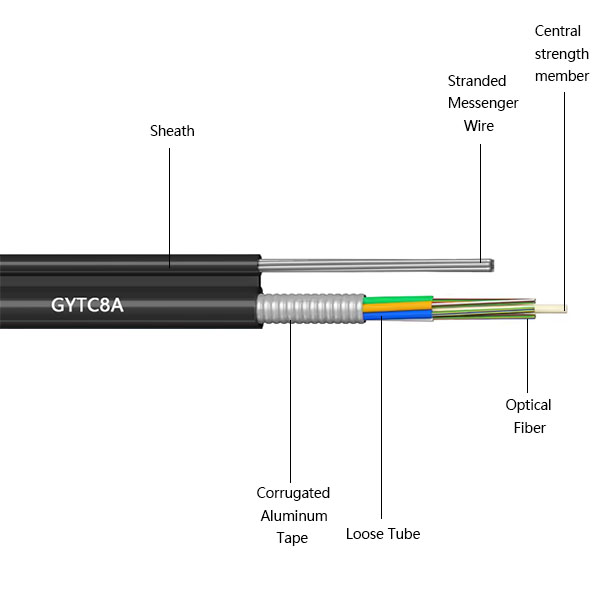

그림 8 알루미늄 테이프가있는 케이블 GYTC8A
gytc8a 케이블 - 제품 표준
GYTC8A 8 - 모양의 광학 케이블은 인장 강도, 습기 저항 및 굽힘 저항이 높으며 오버 헤드 배선과 같은 강도 요구 사항이 높은 실외 통신 시나리오에 적합합니다.
모든 Aoptke Cable의 8 - 모양의 케이블은 표준 YD/T 901 - 2009 및 IEC 60794 - 1을 준수합니다.
 |
gytc8a 케이블 - 제품 기능
1. Double - Sheathed 8 - 모양의 자체 -지지 : 알루미늄 테이프 갑옷 + PE 외피는 압축 및 비틀림 저항을 고려하여 빠른 오버 헤드 배치를 지원하고 건설 비용을 줄입니다.
2. Full - Section Water - 차단 보호 : 느슨한 튜브와 케이블 코어 사이의 간격에는 수분 및 스 누그 방지에 효과적인 물 - 차단 화합물로 채워져 있으며 습도 습도에 적응합니다.
3. 높은 - 강도 굽힘 저항 설계 : 중앙 강철 코어 + 알루미늄 테이프 갑옷 층은 이중 - 강화되어 복잡한 지형에서 내구성을 보장합니다.
4. 가벼운 실외 적용 가능성 : 소형 구조 (참조 직경) 및 낮은 풍력 저항 설계, 긴 오버 헤드 장면에 적합하며 FTTH/5G 기지국과 같은 엄격한 요구 사항을 충족합니다.
gytc8a 케이블 - 구조 매개 변수
제품 모델 및 사양
모델 |
섬유 수 (코어) |
외경 (mm) |
단위 중량 (kg/km) |
인장 강도 (장기/단기) |
크러쉬 저항 (장기/단기) |
|---|---|---|---|---|---|
GYTC8A 2–30 |
2–30 |
9.5 × 19.1 |
160 |
2000N / 6000N |
300N / 1000N |
GYTC8A 32–36 |
32–36 |
10.1 × 19.7 |
170 |
2000N / 6000N |
300N / 1000N |
GYTC8A 38–60 |
38–60 |
10.8 × 20.4 |
180 |
2000N / 6000N |
300N / 1000N |
GYTC8A 62–72 |
62–72 |
12.4 × 22.0 |
195 |
2000N / 6000N |
300N / 1000N |
GYTC8A 74–96 |
74–96 |
13.1 × 22.7 |
222 |
2000N / 6000N |
300N / 1000N |
GYTC8A 98–120 |
98–120 |
15.7 × 22.3 |
238 |
2000N / 6000N |
300N / 1000N |
GYTC8A 122–144 |
122–144 |
15.5 × 25.1 |
273 |
2000N / 6000N |
300N / 1000N |
기계적 및 환경 적 특성
주요 특성 |
명세서 |
|---|---|
인장 강도 |
짧은 - 용어 최대 인장 강도 : 6000N |
분쇄 저항 |
짧은 - 용어 크러쉬 저항 : 1000n/100mm |
설치 굽힘 반경 |
≤20 × 케이블 직경 (설치 중) |
작동 굽힘 반경 |
≤10 × 케이블 직경 (배포 후) |
강도 멤버 |
1.2mm × 7 스틸 와이어 스트랜드 |
저장 온도 |
- 50 ° C ~ +70 ° C |
작동 온도 |
- 40 ° C ~ +60 ° C |
