중앙 스테인리스 강 파이프 OPGW 노화 전력망 교체
OPGW 제품표준
AOPTKE의 OPGW 케이블은 IEEE 1138, IEC 60794 - 4, IEC 60793 및 TIA/EIA 598 A 표준을 준수합니다. 특별한 요구 사항이있는 경우 영업 및 기술 팀에 문의하십시오. 우리는 또한 OEM을 지원합니다.
OPGW 제품 기능
1. 고급 스테인리스 강 파이프 생산 기술을 사용하면 파이프에는 물 차단 화합물로 채워져 있습니다.
2. 짧은 회로 전류는 전력망과 통신 네트워크 사이에 상호 간섭이 거의 없습니다.
3. 광섬유의 초과 길이와 케이블 코어 트위스트 피치는 최대 작동 장력에 도달 할 때 광학 케이블이 스트레스를받지 않도록합니다.
4. 콤팩트 구조와 높은 인장 강도.

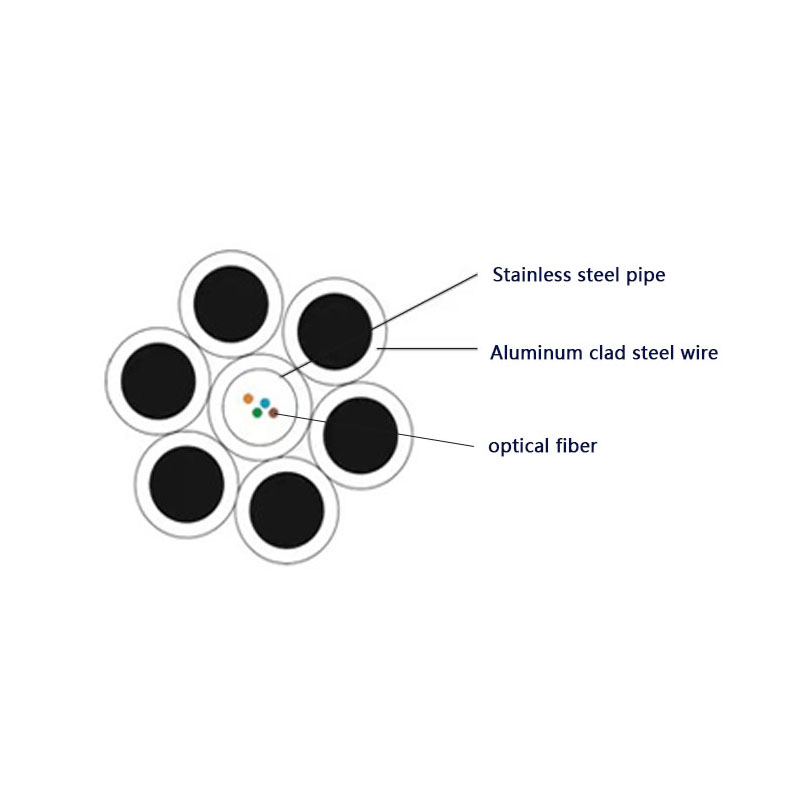

OPGW 구조 매개 변수
케이블 성능 매개 변수 |
||||
스팬 미터 |
200 |
300 |
400 |
|
관련 강도 장력 (RTS) |
17.5 kN |
20.6 kN |
28kn |
|
최대 허용 장력 (매트) |
6.9 kn |
8.2 kn |
11.5 kN |
|
허용 된 크러쉬 저항 |
장기 : 1100 N/100mm |
장기 : 1100 N/100mm |
장기 : 1100 N/100mm |
|
단기 : 2200 N/100mm |
단기 : 2200 N/100mm |
단기 : 2200 N/100mm |
||
최소 굽힘 반경 |
작동 : 220 mm |
작동 : 220 mm |
작동 : 220 mm |
|
설치 : 360 mm |
설치 : 360 mm |
설치 : 360 mm |
||
온도 범위 |
작동 : - 40 /+70 ℃ |
작동 : - 40 /+70 ℃ |
작동 : - 40 /+70 ℃ |
|
설치 : - 15 / +60 ℃ |
설치 : - 15 / +60 ℃ |
설치 : - 15 / +60 ℃ |
||
외피 재료 |
(Borealis 재료 6081) 외피에서의 전기 저항 |
|||
메모 |
얼음 accretion 5mm, 잡초 속도 : 30m/s |
|||
단일 레이어의 일반적인 디자인 |
|||||
사양 |
섬유 수 |
직경 (mm) |
체중 (kg/km) |
RTS (KN) |
단락 (KA2S |
opgw - 50 (58; 12) |
12 |
9.6 |
344 |
58 |
12 |
opgw - 75 (86.7; 30.5) |
24 |
12 |
527 |
86.7 |
30.5 |
opgw - 70 (81.5.6; 25.2) |
48 |
11.4 |
480 |
81.5 |
25.2 |
-
이중 레이어를위한 일반적인 디자인
사양
섬유 수
직경 (mm)
체중 (kg/km)
RTS (KN)
단락 (KA2S)
opgw - 96 [121.7; 42.2]
12
13
671
121.7
42.2
opgw - 127 [141.0; 87.9]
24
15
825
141
87.9
opgw - 127 [77.8; 128.0]
24
15
547
77.8
128
opgw - 145 (121.0; 132.2)
28
16
857
121
132.2
opgw - 163 (138.2; 183.6)
36
17
910
138.2
186.3
opgw - 163 (99.9; 213.7)
36
17
694
99.9
213.7
opgw - 183 (109.7; 268.7)
48
18
775
109.7
268.7
opgw - 183 (118.4; 261.6)
48
18
895
118.4
261.6
OPGW 섬유 특성
섬유 감쇠
대역폭
편광 모드 분산
@850nm
@1300nm
@1310nm
@1550nm
@850nm
@1300nm
단일 섬유
링크 값 (M = 20, Q = 0.01%)
G652d
-
-
≤0.35db/km
≤0.21db/km
-
-
≤0.20ps/ km
≤0.1ps/ km
G655
-
-
-
≤0.22db/km
-
-
≤0.20ps/ km
≤0.1ps/ km
50/125μm
≤3.0db/km
≤1.0db/km
-
-
≥600MHz.km
≥1200MHz.km
-
-
62.5/125μm
≤3.5dB/km
≤1.0db/km
-
-
≥200MHz.km
≥600MHz.km
-
-
