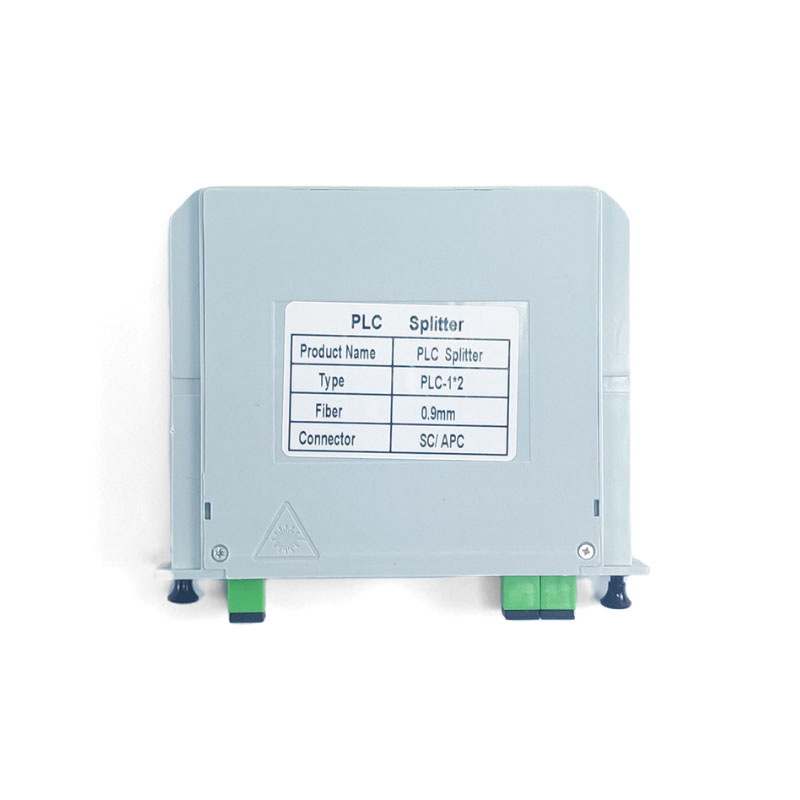

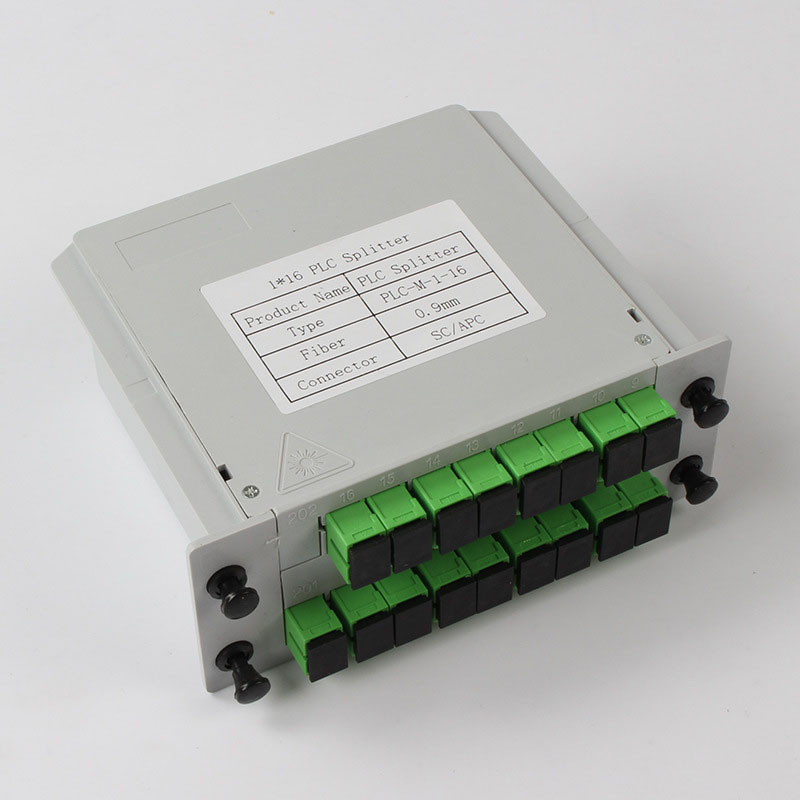

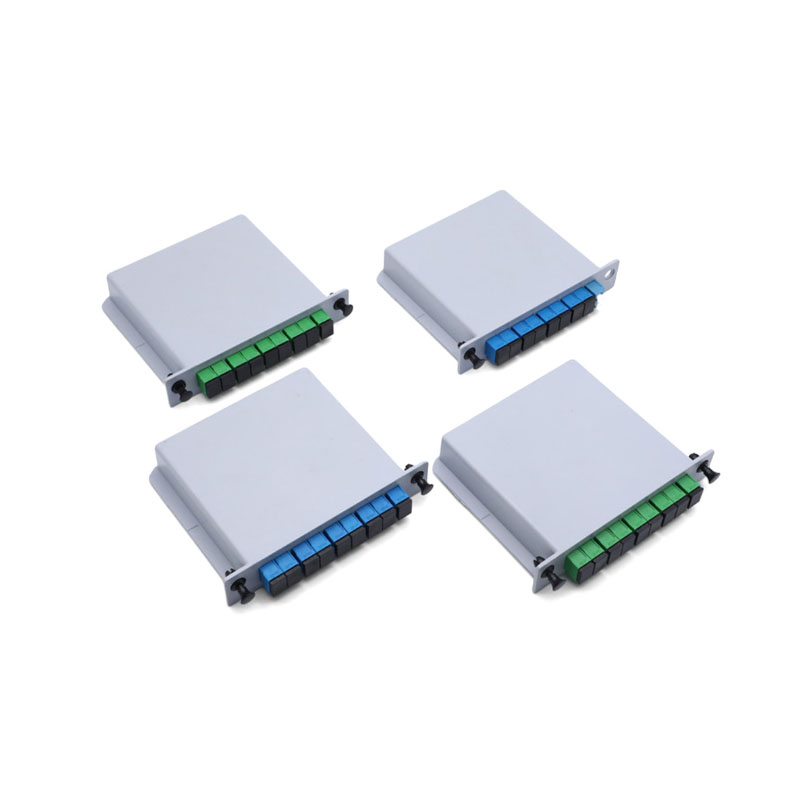

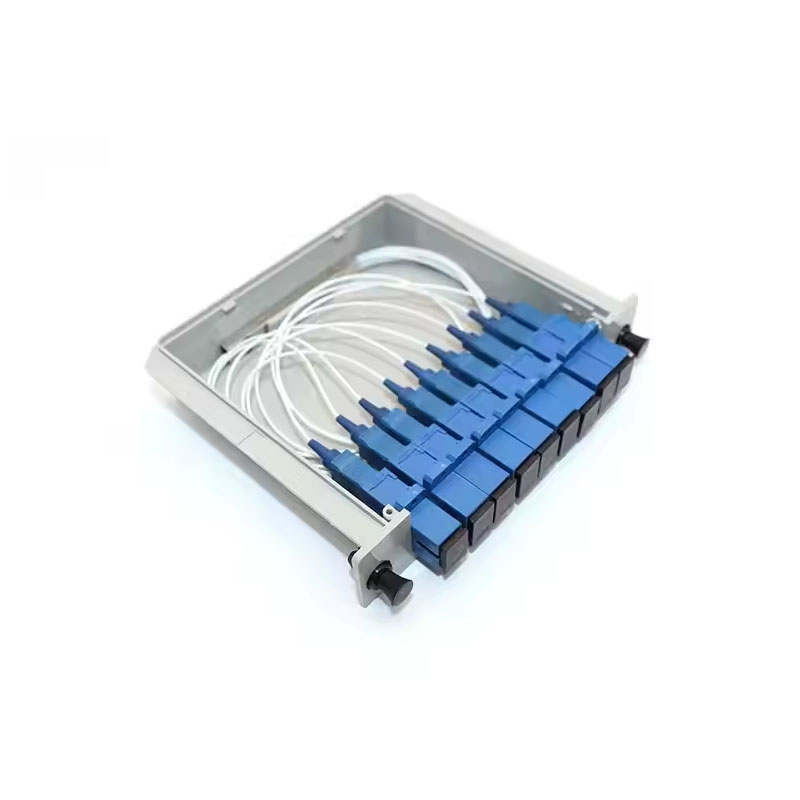

PLCファイバースプリッターカセットタイプ
PLCファイバースプリッター-製品 基準
PLCスプリッターはサポートしていますコンパクト1xn/2xn構成（n = 2 - 128）、モノリシックチップ統合を活用して、ftth展開の高い密度の小型化を実現します。 PONネットワーク向けに設計されたこれらのデバイスは、信号の完全性を維持しながら、正確な光学電力分布を可能にします。カスタマイズ可能な分割比（最大1×128または2×128）は、多様なネットワークアーキテクチャへの適応性を確保します。
|
|
PLCファイバースプリッター- 製品機能
・低挿入損失。
・低PDL。
・均一な電源分割。
・広い動作波長と温度。
・優れた環境および機械的安定性。
・Telcordia Gr - 1221およびGr - 1209で資格を取得しました。
PLCファイバースプリッター-構造パラメーター
タイプ |
1x2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
2x2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
動作波長（nm） |
1260 - 1650 |
||||||||||||
挿入損失（DB） |
典型的な |
3.6 |
6.8 |
10.0 |
13.0 |
16.5 |
20.5 |
4.0 |
7.3 |
10.5 |
13.5 |
17.0 |
20.5 |
最大 |
3.8 |
7.2 |
10.7 |
13.9 |
17.2 |
22.0 |
4.2 |
7.6 |
10.8 |
14.0 |
17.5 |
22.0 |
|
均一性（DB） |
典型al |
0.4 |
0.5 |
0.6 |
1.0 |
1.0 |
2.5 |
0.6 |
0.8 |
1.0 |
1.5 |
2.0 |
2.0 |
最大 |
0.6 |
0.8 |
1.0 |
1.4 |
1.6 |
2.5 |
0.8 |
1.0 |
1.5 |
2.0 |
2.5 |
2.5 |
|
偏光依存損失（DB） |
典型的な |
0.1 |
0.1 |
0.15 |
0.2 |
0.2 |
0.2 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
0.2 |
最大 |
0.2 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
0.4 |
|
波長依存損失（DB） |
典型的な |
0.1 |
0.1 |
0.15 |
0.3 |
0.3 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
最大 |
0.2 |
0.3 |
0.3 |
0.5 |
0.5 |
0.2 |
0.2 |
0.2 |
0.3 |
0.5 |
0.5 |
0.5 |
|
リターンロス（db） |
最小 |
UPC：50 APC：55 |
|||||||||||
指向性（DB） |
最小 |
55 |
|||||||||||
動作温度（°C） |
- 20〜70 |
||||||||||||
保管温度（°C） |
- 40〜85 |
||||||||||||
光ファイバータイプ |
SMF - 28Eまたは顧客が必要です |
||||||||||||
光ファイバーの長さ（m） |
1Mまたはカスタマイズ |
||||||||||||
備考： |
|||||||||||||
1。室温で測定し、コネクタの損失を除外します。2。コネクタの挿入損失を備えたデバイスの場合、0.3 dB高くなります。 |
|||||||||||||
