CAT6 UTP 305Mドラムタアコンプライアント
cat6 utp -製品基準
Aoptke Cabel。 10年間の信頼性の高い光ファイバー機器メーカーです。 5e、6e、7eイーサネットケーブルを提供できます。この製品は、YD/T 1019 - 2013、ISO/IEC 11801：2017、TIA - 568.2 - D：2018に準拠しています

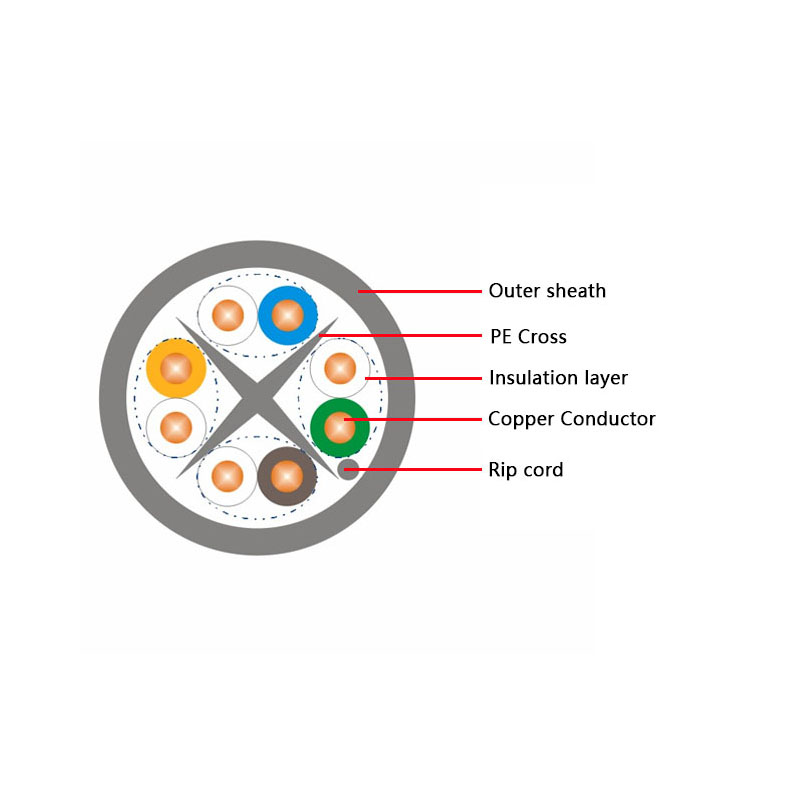

cat6 utp -製品機能
1.銅線は酸素-遊離銅で作られており、導体直径は0.57±0.02mm/24awgです。
2.断熱層は、HDPE材料、固体断熱材で作られており、断熱外径は0.98±0.02mmです。
3.スケルトンは、交差-形の構造を採用します。
4.シースの厚さは0.55mm以上で、シースの外径は6.0±0.3mmです■シース材料は、PVC、LSZH、およびLDPEから選択できます。
cat6 utp -物理パラメーター
酸素-自由銅導体 |
絶縁 |
製品標準 |
|||
導体材料 |
シングルストランドベア銅 |
断熱材 |
HDPE |
IS0/LEC11801：2017 |
|
導体の直径 |
0.57±0.02mm |
断熱径 |
0.980.02mm |
TLA - 568.2 - D：2018 |
|
導体ワイヤゲージ |
24awg |
YD/T1019 - 2013 |
|||
ジャケット |
電気的特性 |
製品アプリケーション |
|||
シース材料 |
PVC、LSZH、PE |
DC抵抗 |
≤9.5Ω/100m |
100ベース- TX 100Mイーサネット |
|
シースカラー |
グレー、ブール、カスタマイズ |
特徴的なインピーダンス |
100±152（4 - 250MHz） |
1000ベース- TXギガビットイーサネット |
|
cat6 utp -伝送特性
周波数（MHz） |
返品損失db（min） |
ダンピング（最大）db/100m |
近く-エンドクロストークdb（min） |
ひも減衰の近く力とdb（min） |
等しいレベルファーエンドクロストークdb（min） |
等レベルの長い-範囲文字列削減電力db（min） |
4 |
24.5 |
3.6 |
67.8 |
64.1 |
56.5 |
53.5 |
8 |
26.0 |
5.1 |
63.1 |
59.6 |
50.4 |
47.4 |
16 |
26.5 |
7.4 |
58.5 |
55.0 |
44.4 |
41.4 |
20 |
26.5 |
8.3 |
57.1 |
53.6 |
42.5 |
39.5 |
31.25 |
25.1 |
10.5 |
54.2 |
50.7 |
38.6 |
35.6 |
62.5 |
23.0 |
15.2 |
49.7 |
46.2 |
32.6 |
29.6 |
100 |
21.6 |
19.6 |
46.6 |
43.1 |
28.5 |
25.5 |
250 |
18.8 |
32.6 |
40.6 |
37.1 |
20.5 |
17.5 |
cat6 utp -パッケージと配達
 |
 |
 |
