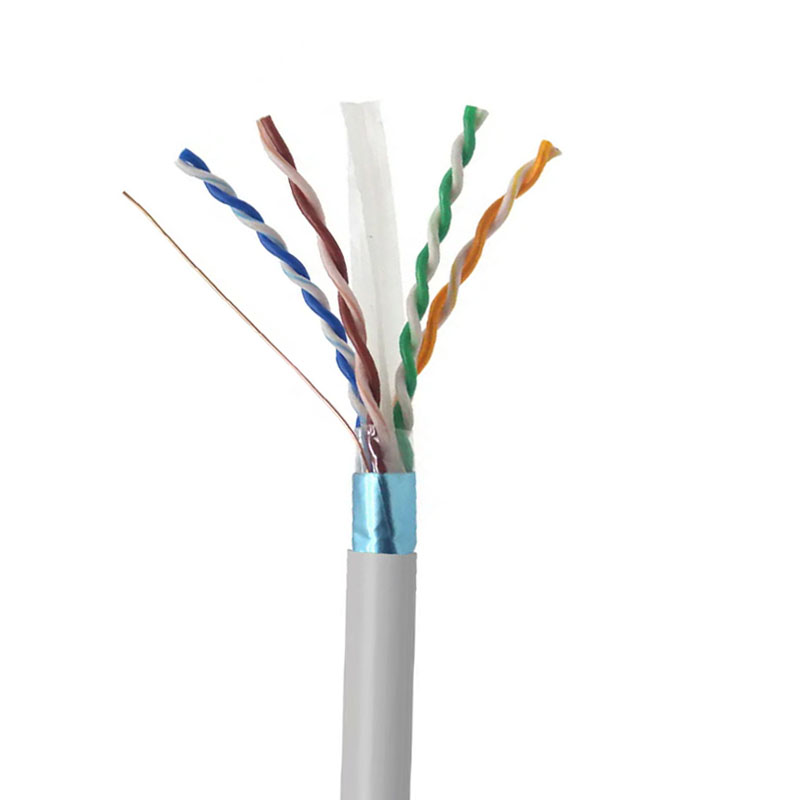

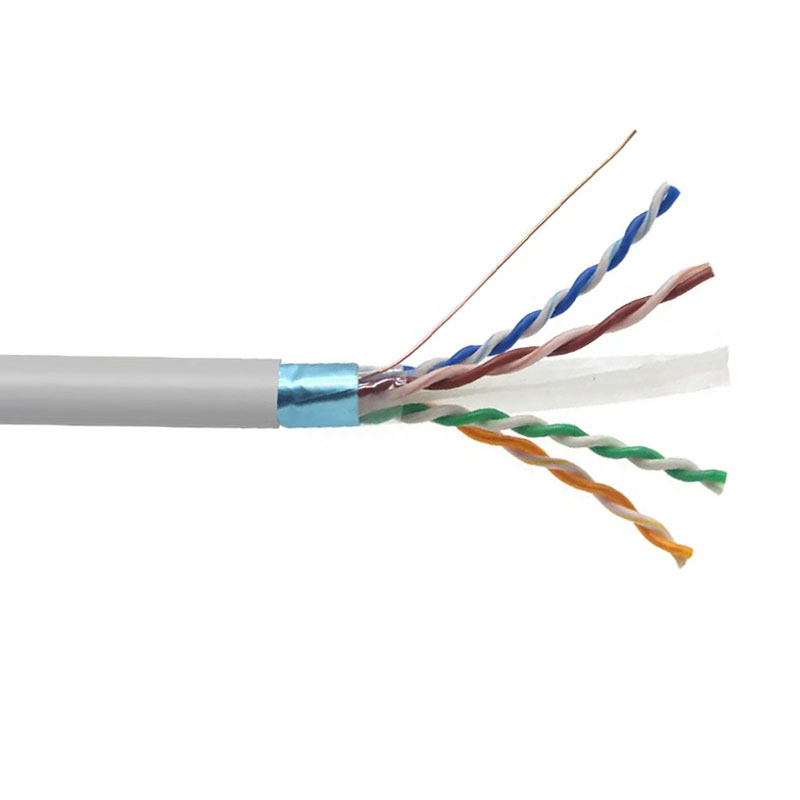

CAT6 FTPシールドイーサネットケーブル23AWG 500MHz工業-グレードEMI保護
cat6 ftp -製品基準
Aoptke Cabel。統合配線フィールドに10年間焦点を当てており、ISO9001やROHSなどの国際的な認定を取得しており、世界50か国以上に産業-グレードのコミュニケーションソリューションを提供しています。 TDRインピーダンステスターなどのプロフェッショナルな機器を装備した独自のケーブル生産ベースがあり、当社の製品は、データセンター、スマートセキュリティ、産業自動化などの複数のシナリオをカバーしています。
cat6 ftp -製品説明
1。認証基準：TIA/EIA - 568 - C.2、ISO/IEC11801、ROHS、CE。

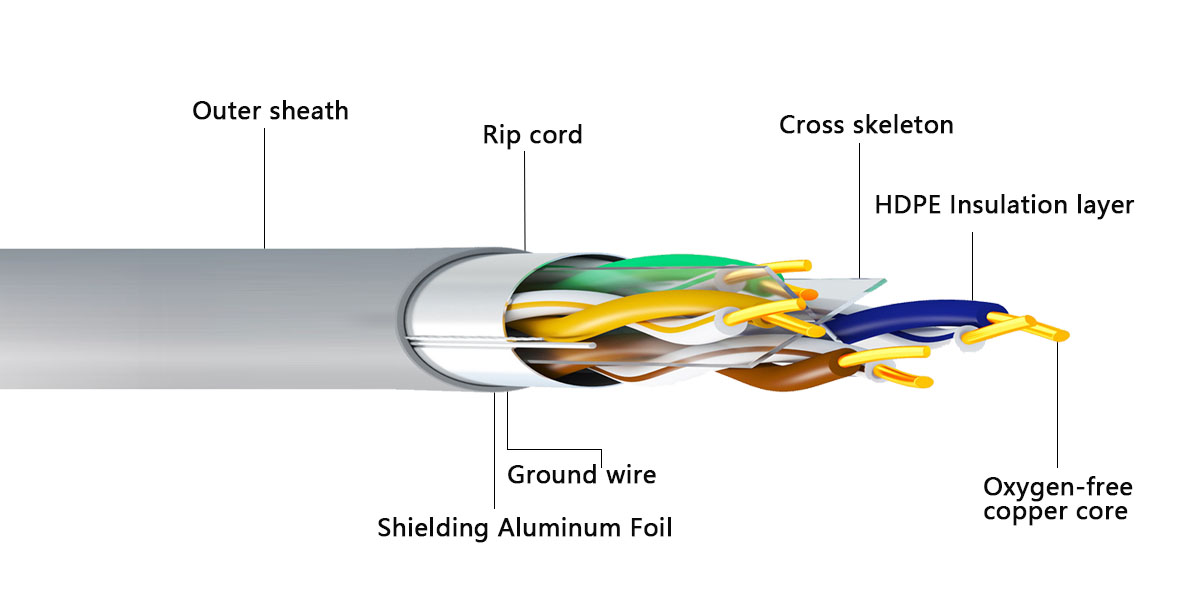

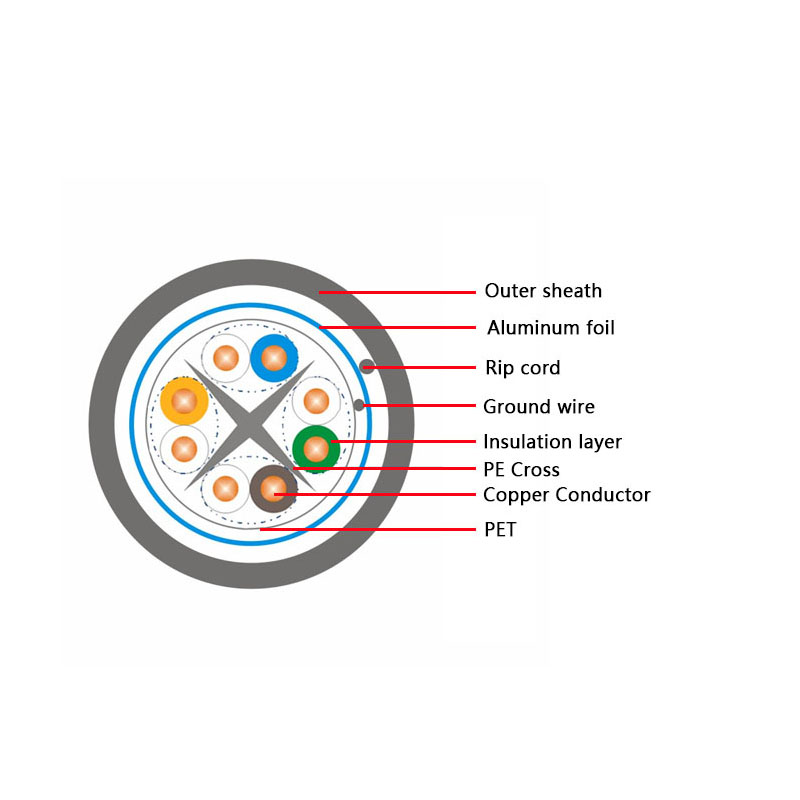

2。シールド構造：F/UTP（シングル-レイヤーアルミホイルラップツイストペア、接地設計防止-静的）。
3。ワイヤコア材料：4ペアの高-純度酸素-自由銅（OFC）、Signalリークを防ぐためのHDPE断熱層。
4。トランスミッション距離：10gbps@55メートル、1gbps@100メートル
（リレーなし）。
cat6 ftp -製品パラメーター
導体（酸素-自由銅） |
製品アプリケーション |
シース |
電気的特性 |
||||
導体材料 |
シングルストランドベア銅 |
100ベース- TX 100Mイーサネット |
シース材料 |
PVC、LSZH、PE |
DC抵抗 |
≤9.52/100m |
|
導体ワイヤゲージ |
24awg |
1000ベース- TXギガビットイーサネット |
シースカラー |
グレー、カスタマイズ |
特徴的なインピーダンス |
100±15Ω（4 - 250MHz） |
|
導体の直径 |
0.57±0.02mm |
2.5 GBSE - TX 2.5Gイーサネット |
平均厚 |
0.5mm以上 |
伝播位相遅延 |
≤536NS/100M（250MHz） |
|
5 GBSE - TX 5Gイーサネット |
シース外径 |
7.5±0.3mm |
ラインペアDC抵抗の不均衡 |
≤2％ |
|||
製品標準 |
シールド |
絶縁 |
|||||
IS0/1EC11801：2017 |
シールド材料 |
アルミホイル |
断熱材 |
HDPE |
|||
T1A - 568.2 - D：2018 |
グラウンドワイヤ |
缶詰の銅線 |
断熱径 |
1.1±0.05mm |
|||
YDT1019 - 2013 |
|||||||
cat6 ftp -伝送特性
周波数（MHz） |
返品損失db（min） |
削減（最大）db/100m |
近く-エンドクロストークdb（min） |
近く-エンドクロストークの削減電力和db（min） |
等しいレベル遠い-クロストークdb（min） |
平等なレベル-エンドクロストーク削減電力db（min） |
4 |
23.0 |
3.6 |
67.8 |
64.1 |
56.5 |
53.5 |
8 |
26.0 |
5.1 |
63.1 |
59.6 |
50.4 |
47.4 |
16 |
26.5 |
7.4 |
58.5 |
55.0 |
44.4 |
41.4 |
20 |
26.5 |
8.3 |
57.1 |
53.6 |
42.5 |
39.5 |
31.25 |
25.1 |
10.5 |
54.2 |
50.7 |
38.6 |
35.6 |
62.5 |
23.0 |
15.2 |
49.7 |
46.2 |
32.6 |
29.6 |
100 |
21.6 |
19.6 |
46.6 |
43.1 |
28.5 |
25.5 |
250 |
18.8 |
32.6 |
40.6 |
37.1 |
20.5 |
17.5 |
-
-
