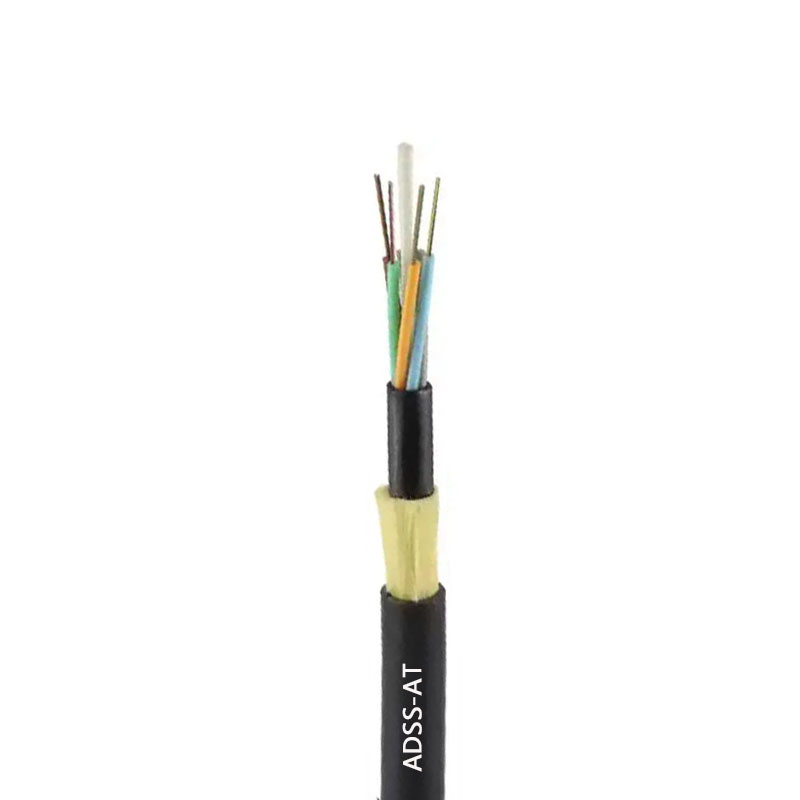

ジャケットADSSケーブルでは、200mから1500mの大きなスパン
ADSSケーブル- at -製品標準
シースでUV -耐性修飾ポリエチレンで作られています。これは、強い気象抵抗を持ち、最大1500メートルのスパンで、- 40 〜70の極端な環境に適応できます。メタル-フリーデザインは、設置リスクを減らし、電源グリッド通信、鉄道、長距離バックボーンネットワークで広く使用されています。
 |
ADSSケーブル- at - 製品 特徴
・優れたアンチ-追跡パフォーマンス
At Sheathはアンチトラッキング修正PE材料を採用しています。これは、12kV以下の電界で腐食とアークの損傷を効果的に追跡することに抵抗し、高-電圧線の近くで長期にわたる安定した動作を確保します。
・すべて-非-メタリックアンチ-干渉構造
金属設計（FRP強化コア +アラミッドファイバー）、断熱材、アンチ電磁干渉はなく、雷ストライクのリスクを回避し、電柱とタワーに直接設置し、展開コストを節約できます。
・アンチ- UVおよび広い温度と気象抵抗
シースの外側には、- 40〜70℃の極端な環境に適応するためにアンチ- UVコンポーネントが追加され、強力な防止性能があり、複雑な気候地域でのオーバーヘッド産卵に適した1500メートルのスパンがあります。

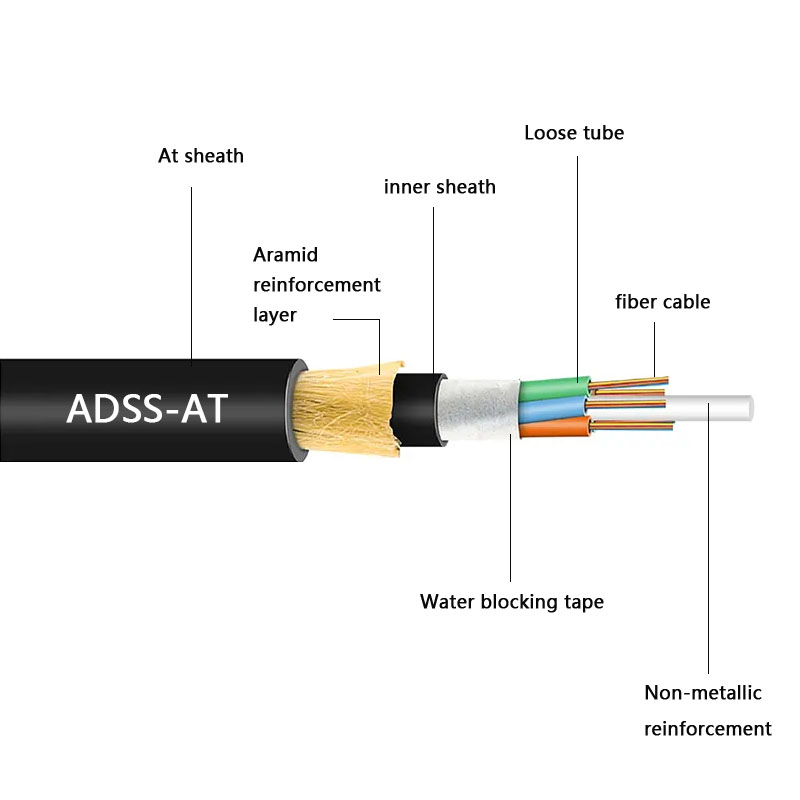

ADSSケーブル- at - 構造パラメーター
シース材料110kV以上の100mスパン（8コア- 24コア）
構造パラメーター |
||
中央補強FRP |
直径 |
2.1mm |
ルーズチューブ（ファイバーペーストで満たされた） |
外径 |
2.0mm |
内側のチューブ |
厚さ |
0.9mm |
機械的補強層アラミッド |
エリア |
9.3mm² |
外側の鞘 |
厚さ |
1.70mm |
技術的なパラメーター |
|||
外側のシースタイプ |
シース材料で耐性を追跡します |
||
ケーブル外径 |
117mm² |
ファイバータイプ |
G.652 |
ケーブル重量 |
132kg/km |
定格引張強度（RTS） |
15kn |
最大許容作業張力（MAT） |
6kn |
年間平均操作緊張（eds） |
3.7kn |
アンチ-電気腐食測定 |
光ケーブルの外側シースは、耐合性のある電気鞘材料6081でできており、電気腐食に対して良好な耐性があります。 |
||
ヤングのタッチ |
13.0knmm² |
圧縮強度 |
長期1100 n/100mm |
適用される温度範囲 |
横になります- 15+60℃ |
短期2200 N/100mm |
|
輸送と操作- 40インチ +70℃ |
最小曲げ半径 |
220mmを実行します |
|
繊維の過剰長 |
C0.7％ |
360mmを置きます |
|
