Cavo coassiale RG6 - Standard di prodotto

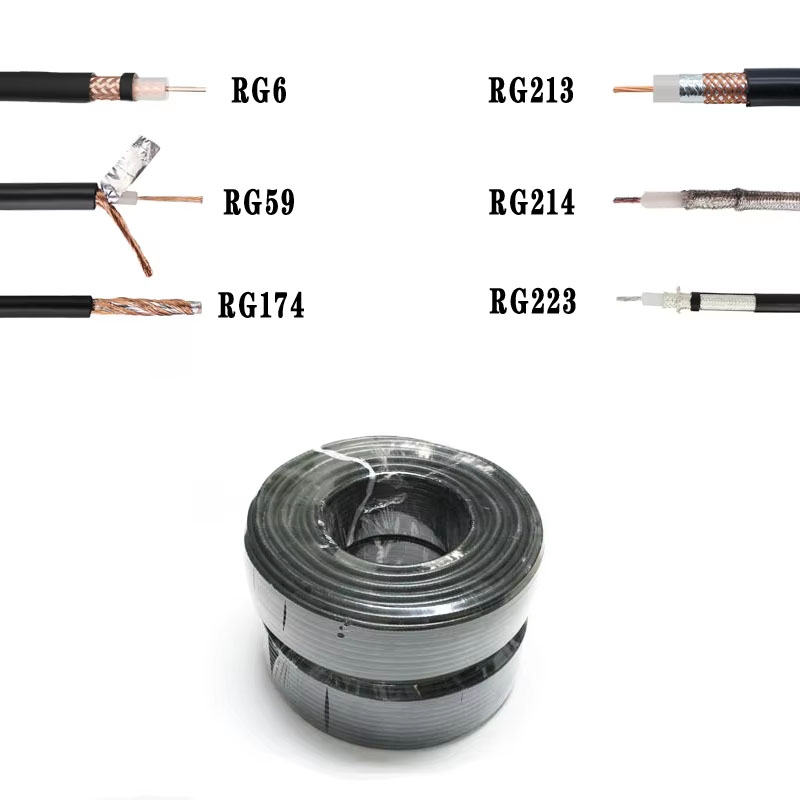

Forniture per cavi Aoptke RG6/U/RG6A/U/RG6Q/RG6 - D/RG6 Inondati, supporta OEM e tutti i cavi coassiali RG6 forniti con UL, IEC 61196 - 1, ANSI/SCTE 74 e altre certificazioni internazionali.
Cavo coassiale RG6 - Caratteristiche del prodotto
1. Basic Anti - Interference Design
Scherzata del foglio di alluminio a livello singolo + 60% intrecciata intrecciata in canotta, resistere efficacemente a interferenze elettromagnetiche giornaliere e soddisfare le esigenze della trasmissione del segnale a breve -
2. Leggero e basso costo
Adottando una guaina standard in PVC, è flessibile e facile da installare, costi - Efficace, adatto a progetti civili o interni con budget limitato.
3. ampia compatibilità
È conforme agli standard ANSI/SCTE 74, compatibili con connettori F - Tipo mainstream, adattabili ai ricevitori satellitari, modem e altri dispositivi, plug and play senza conversione aggiuntiva.

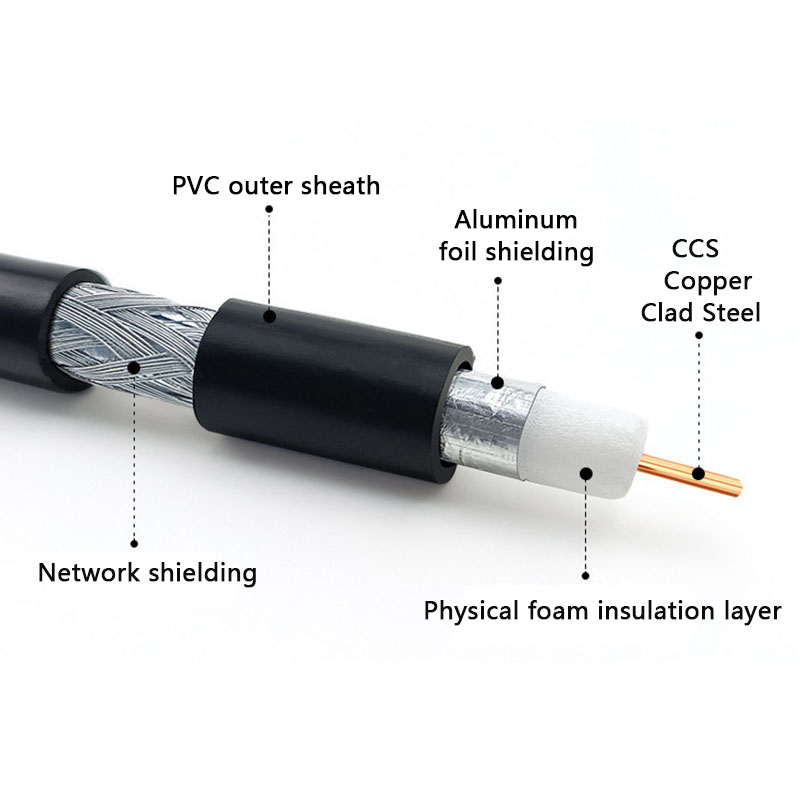

Cavo coassiale RG6 - Parametri della struttura
Tipo
|
RG6/U Dual Shield
|
Conduttore
|
BC/CC 1,02 ± 0,01 mm
|
Isolamento
|
PE schiumato 4,57 ± 0,05 mm
|
Scudo
|
Foglio di alluminio a doppio cerniera
|
Copertura intrecciata
|
BC 40 - 95%
|
Guaina
|
PVC 6,9 mm
|
Spessore
|
0,8 mm
|
Grasso
|
Nessuno
|
Test di scintilla caratteristico
|
4000vac
|
Impedenza
|
75+3 ohm
|
Capacità
|
52,5+3pf/m
|
Velocità di propagazione
|
83%
|
Perdita di ritorno
|
21db Min (5 - 2300MHz)
|
Parametro
|
Valore/descrizione
|
Impedenza
|
75Ω
|
|---|
Modello
|
RG6Q Quad Shield
|
Gamma di frequenza
|
5MHz ~ 3,5 GHz
|
Conduttore
|
18 Awg staccato rame (anti - corrosione), diametro 1,02mm
|
Attenuazione
|
50 MHz: 1,0db/100ft
1GHz: 3.8db/100ft
|
Isolamento
|
Ad alta densità PE in schiuma di densità (HDPE), densità 0,38 g/cm³
|
Temperatura operativa
|
- 55 ° C ~ +125 ° C.
|
Schermatura
|
Quad Shield: foglio di alluminio doppio (12 μm × 2) + treccia di rame a doppio stagno (copertura ≥95%)
|
Certificazioni
|
UL 444 (Resistenza al fuoco), CE, ROHS, REACH
|
Giacca
|
Halogeno zero a basso fumo (LSZH), OD 7,2 mm, valutazione della fiamma: IEC 60332 - 1 conforme
|
Applicazioni
|
Stazioni base 5G, aree industriali elevate - EMI, data center
|
