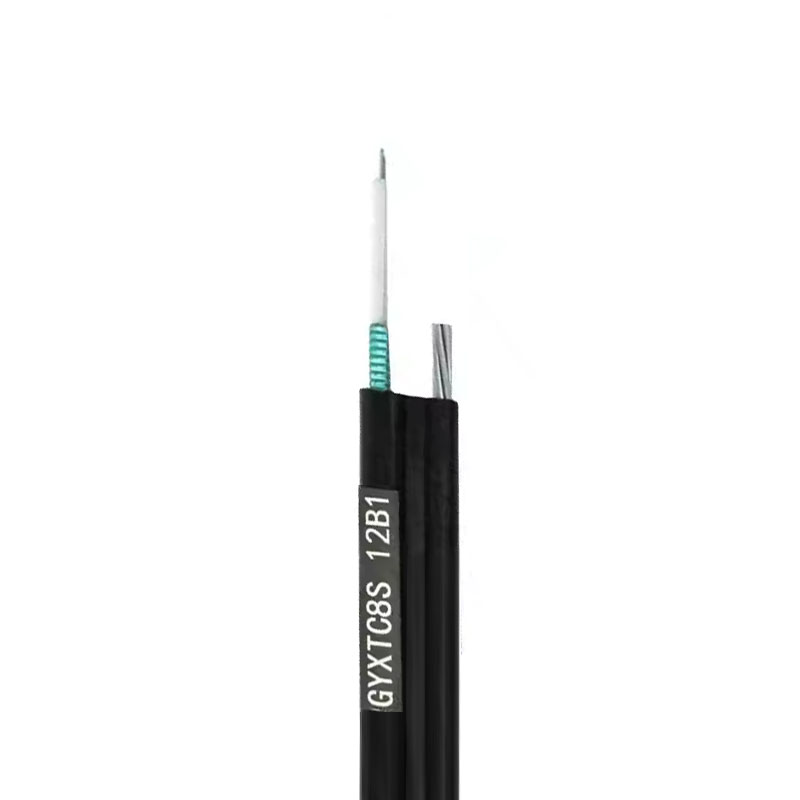

Gyxtc8s Fig - 8 Cavo - Standard di prodotto
Il cavo ottico Gyxtc8s sviluppato da Aoptke Cable ha una ragionevole progettazione di strutture e tecnologia matura: il cavo ottico ha prestazioni eccellenti, soddisfa i requisiti di progettazione e IEC 60794 - 4, IEC 60793, TIA/EIA 598 A standard di prodotto e soddisfa le specifiche tecniche dettagliate dell'utente, supportando OEM.
Gyxtc8s Fig - 8 Cavo -Caratteristiche del prodotto

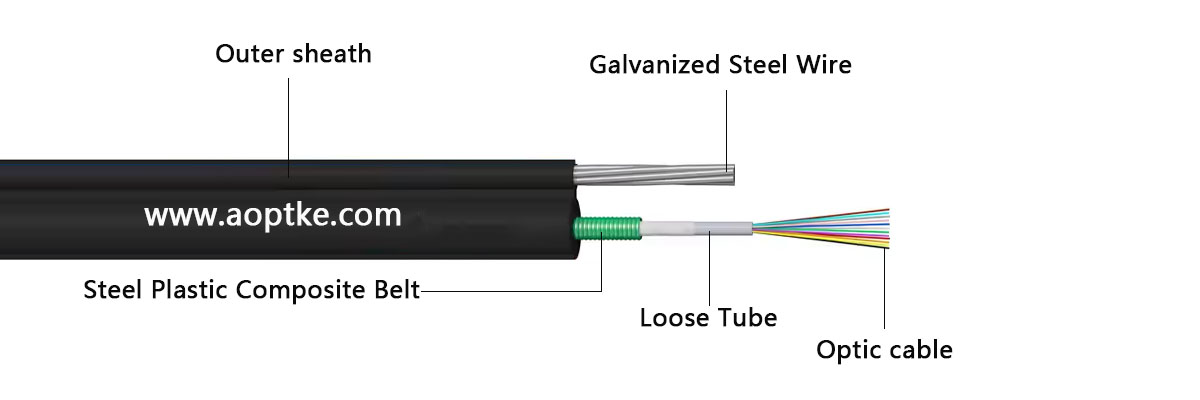

1. Il filo in acciaio zincato ad alta resistenza viene utilizzato come filo di sospensione per formare il componente di trazione principale del cavo ottico.

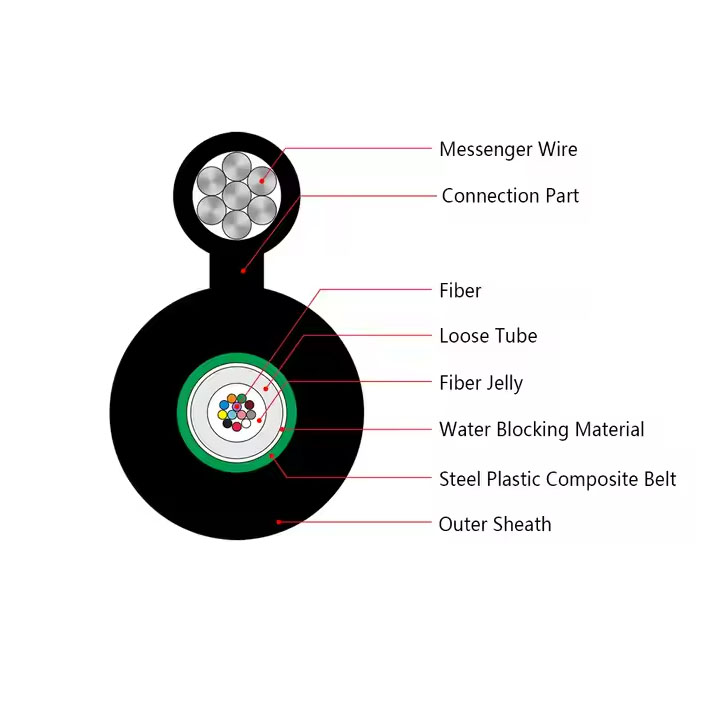

2. Viene utilizzato olio PBT - tubo sciolto pieno, fibra ottica a colori: acciaio - armatura a cinghia composita in plastica e guaina in polietilene vengono utilizzate per formare una guaina integrata in acciaio - in plastica; Acqua - Il materiale di blocco viene riempito tra i nuclei per ottenere il blocco dell'acqua completa - sezione.
3. Il core del cavo ha una struttura compatta, un peso leggero, dimensioni ridotte, facili costruzione e manutenzione, bassi costi di produzione e aiuta gli utenti a ridurre i costi di investimento.
Gyxtc8s Fig - 8 Cavo - Parametri strutturali
Numero di nuclei di cavi ottici
|
Diametro esterno del cavo ottico
|
Peso del cavo ottico
|
Forza di trazione consentita (N)
|
Forza di compressione (N/100mm)
|
Raggio di flessione (mm)
|
(core)
|
(mm)
|
(kg)
|
A breve termine
|
A lungo termine
|
A breve termine
|
A lungo termine
|
A breve termine
|
A lungo termine
|
2
|
3.2 × 7.2
|
94.0
|
1500
|
600
|
1500
|
600
|
20d
|
10d
|
4
|
3.2 × 7.2
|
94.0
|
1500
|
600
|
1500
|
600
|
20d
|
10d
|
6
|
3.2 × 7.2
|
94.0
|
1500
|
600
|
1500
|
600
|
20d
|
10d
|
8
|
3.2 × 7.2
|
94.0
|
1500
|
600
|
1500
|
600
|
20d
|
10d
|
10
|
3.2 × 7.2
|
94.0
|
1500
|
600
|
1500
|
600
|
20d
|
10d
|
12
|
3.2 × 7.2
|
94.0
|
1500
|
600
|
1500
|
600
|
20d
|
10d
|
Tipo di fibra
|
Multimodale
|
G.651
|
A1A: 50/125
|
Indice graduale
|
|
A1B: 62.5/125
|
Singlemode
|
G.652
|
(A 、 B 、 C)
|
B1.1 convenzionale
|
G.652d
|
(A1 、 A2 、 B3)
|
0S2 Fibra di picco ad acqua bassa
|
G.655
|
B4 Non - Shift di dispersione zero
|
G.657
|
Piccolo fibra di raggio di flessione
|
