RG59 Koaxialkabel - Produktstandards
Das RG59 -Koaxialkabel wird häufig in CCTV -Systemen, analogen Videoübertragungen und kurzen Entfernungsanwendungen für seine Flexibilität und ihren Wetterwiderstand verwendet. Alle Produkte erfüllen die relevanten IEC 61196-, UL-, ROHS -Standards.
RG59 Koaxialkabel - Produktmerkmale
1,75 Ω Impedanz und breite Kompatibilität
Genau mit einer Impedanz von 75 Ω konstruiert, um eine nahtlose Signalübertragung für CCTV -Systeme, analoges Video (BNC/RCA) und TV -Antennenverbindungen zu gewährleisten, kompatibel mit Legacy AV -Geräten.

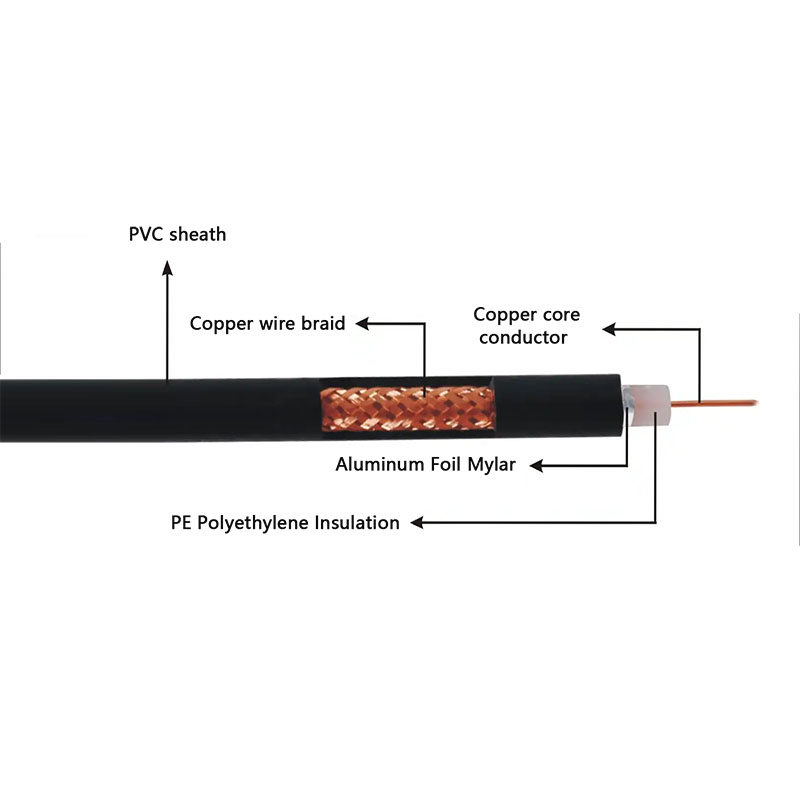

2. Dual - Schichtabschirm für stabile Signale
Kombiniert 100% Aluminiumfolie + ≥ 95% Kupfergeflecht, die sich gegen EMI/RFI -Interferenzen in Wohn- oder leichten industriellen Umgebungen effektiv widersetzen.
3. Flexible & Kosten - Effektive Installation
Leichte PVC/PE -Jacke mit einem flexiblen Design, ideal für kurze Abstandsverkabelung (≤ 100 m) in Wänden, Leitungen oder engen Räumen.
RG59 Koaxialkabel - Strukturparameter
Elektrische Spezifikationen
|
Kabelimpedanz
|
75 Ohm
|
Kapazität
|
52 Pf/m
|
Geschwindigkeit
|
85%
|
Arbeitsspannung
|
3000 VRMs
|
Wirksamkeit der Abschirmung
|
> 70 dB
|
Renditeverlust (VHF / UHF)
|
> 20 dB /> 20 dB
|
Mechanische und Umgebungsspezifikationen
|
Gewicht
|
50 g/m
|
Biegerradius
|
32 mm
|
Temperaturbereich
|
- 40 ~ +80 ℃
|
Dämpfung (typischer Wert bei 25 ℃ & Meeresspiegel)
|
Frequenz (MHz)
|
Dämpfung (DB/M)
|
5
|
0,03
|
50
|
0,06
|
100
|
0,09
|
200
|
0,12
|
400
|
0,17
|
550
|
0,20
|
750
|
0,23
|
800
|
0,25
|
1000
|
0,27
|
