GJFJH Fiber - ProduktStandards
Aoptkes GJFGV -Glasfaser können einen der Standards von YD/T 1258.2, ICEA - 596, Gr - 409, IEC 60794 - 2 - 10/11 erfüllen. Wenn Sie besondere Anforderungen haben, wenden Sie sich bitte an unser Vertriebs- und technisches Team. Wir unterstützen auch OEM.

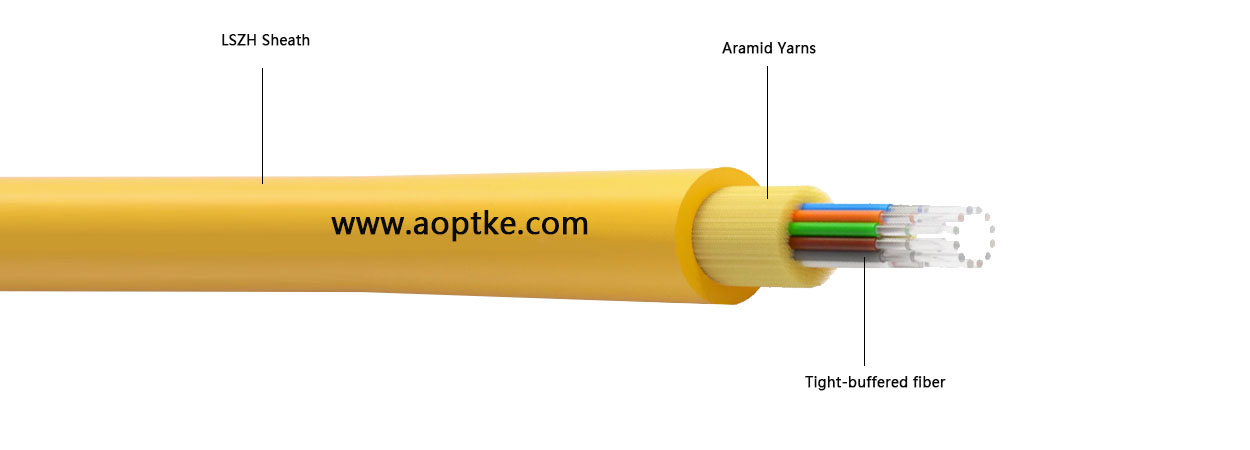

GJFJH Fiber -Produktmerkmale
-
-
1. Noch - gepufferte optische Faser werden zum einfachen Strippen und Gebrauch verwendet.
-
2. Noch - gepufferte optische Faser hat gute flammhemmende Eigenschaften.
-
3.Aramidverstärkungskomponenten geben dem optischen Kabel hervorragende Zugeigenschaften.
-
4.Das Außenscheidermaterial hat die Vorteile von Korrosionsbeständigkeit, wasserdichtem UV -Widerstand, Flammschutzmittel und Umweltschutz.
-

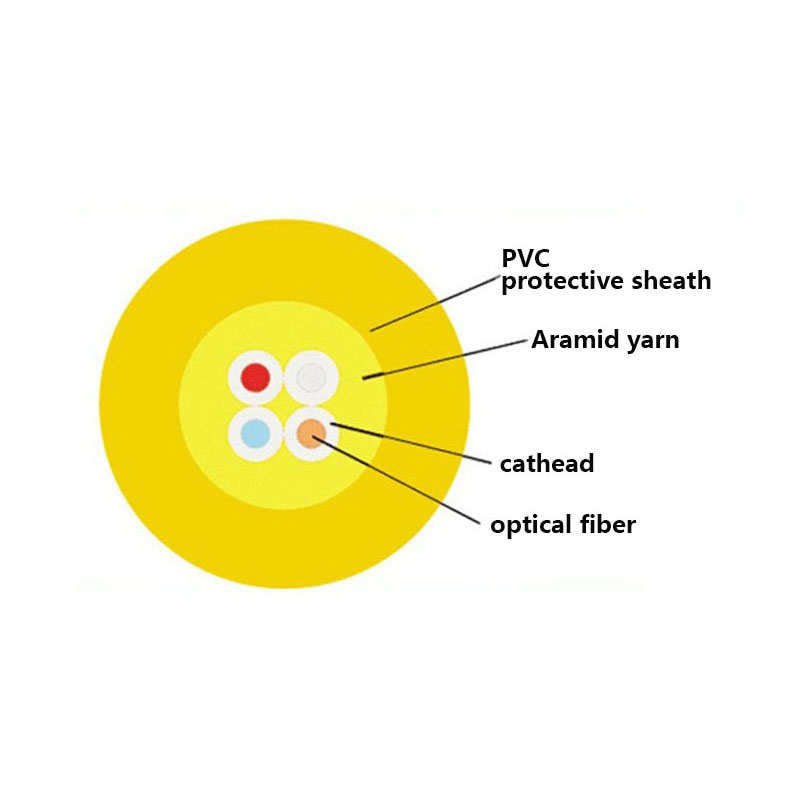

GJFJH Fiber -Strukturparameter
-
Optisches Kabelmodell
|
Optischer Kabelreferenzdurchmesser
(mm)
|
Optisches Kabelreferenzgewicht
(kg/km)
|
Zulässige Zugkraft
Langfristig/kurzfristig
(N)
|
Zulässige Quetschkraft
Lang - Term/Short - Term
(N/100 mm)
|
Biegeradius
Dynamisch/statisch
(mm)
|
PVC -Scheide
|
LSZH -Scheide
|
Mpc - x - xx - 04xn
|
4,8 ± 0,3
|
16
|
18
|
130/440
|
300/1000
|
20d/10d
|
Mpc - x - xx - 06xn
|
5,1 ± 0,3
|
20
|
23
|
130/440
|
300/1000
|
20d/10d
|
Mpc - x - xx - 08xn
|
5,6 ± 0,3
|
27
|
31
|
130/440
|
300/1000
|
20d/10d
|
Mpc - x - xx - 12xn
|
6,2 ± 0,3
|
32
|
36
|
130/440
|
300/1000
|
20d/10d
|
Mpc - x - xx - 24xn
|
8,1 ± 0,3
|
53
|
57
|
200/660
|
300/1000
|
20d/10d
|
GJFJH -Faser - Optische Eigenschaften
|
Fasertyp
|
Decay1310/1550nm
|
Vollinjektionsbandbreite
|
Bandbreite der effektiven Modus
|
10g Ethernet Linklänge
|
Mindestbiegeradius
|
Zustand
|
1310/1550nm
|
850/1300nm
|
850/1300nm
|
850 nm
|
850 nm
|
/
|
|---|
Typischer Wert
|
Maximalwert
|
Typischer Wert
|
Maximalwert
|
Einheit
|
DB/km
|
DB/km
|
DB/km
|
DB/km
|
Mhz.km
|
Mhz.km
|
m
|
mm
|
G652d
|
0,36/0,22
|
0,5/0,4
|
---
|
---
|
---
|
---
|
---
|
16
|
G657A1
|
0,36/0,22
|
0,5/0,4
|
---
|
---
|
---
|
---
|
---
|
10
|
G657A2
|
0,36/0,22
|
0,5/0,4
|
---
|
---
|
---
|
---
|
---
|
7.5
|
50/125
|
---
|
---
|
3.0/1.0
|
3,5/1,5
|
≥500/500
|
---
|
---
|
30
|
62,5/125
|
---
|
---
|
3.0/1.0
|
3,5/1,5
|
≥200/500
|
---
|
---
|
30
|
OM3
|
---
|
---
|
3.0/1.0
|
3,5/1,5
|
≥ 1500/500
|
≥2000
|
≤ 300
|
30
|
Om4
|
---
|
---
|
3.0/1.0
|
3,5/1,5
|
≥3500/500
|
≥ 4700
|
≤ 550
|
30
|
Bi - Om3
|
---
|
---
|
3.0/1.0
|
3,5/1,5
|
≥ 1500/500
|
≥2000
|
≤ 300
|
7.5
|
Bi - om4
|
---
|
---
|
3.0/1.0
|
3,5/1,5
|
≥3500/500
|
≥ 4700
|
≤ 550
|
7.5
|
-
Hinweis: Verschiedene Größen und Spezifikationen können nach den Kundenanforderungen angepasst werden.
-
-
-
GJFJH -Faser - Kabelgeometrieparameter
Projekt
|
Beschreiben
|
2
|
4
|
6
|
8
|
12
|
24
|
Eng - gepufferte optische Faser
|
Material
|
LSZH
|
Außendurchmesser
|
0,85 ± 0,05
|
Verstärkung
|
Material
|
Duftender Satin
|
Jacke
|
Material
|
LSZH
|
Farbe
|
G.652d/G.657A1/G.657A2 Yellow
Om1/om2 orange
0M3/0M47 Wasserfarbe
|
Optischer Kabeldurchmesser (mm)
|
4.0
|
4.8
|
5.1
|
5.6
|
6.2
|
8.1
|
OPTICAL KABLE REFERENZ (KG/KM)
|
12
|
18
|
24
|
31
|
37
|
65
|
GJFJH -Faser - Verpackung und Lieferung
