ADSS -Kabel - ProduktStandards
Aoptke -KabelAlle optischen Kabel (Dielectric Self - Supporting) (ADS) sind für die Luftinstallation entlang vorhandener Übertragungsleitungen ausgelegt und können unterschiedliche Spannungsniveaus und mechanische Belastungsanforderungen (MAT) berücksichtigen und die Bereitstellung in Verteilungs- und Übertragungsumgebungen vereinfachen. Das ADSS -Kabel haltbar, leicht und korrosion - resistent ist und bietet eine effektive Einzelpass -Installationslösung für eine zuverlässige Kommunikationsinfrastruktur.
ADSS -Kabel - Produktmerkmale
1. Hoch - Qualität Aramidgarn verstärkte Struktur, ausgezeichnete Zugleistung, geeignet für lange - Spanne Overhead -Einsatz.
2.. Leichtes Einschiffungsdesign, kleiner Durchmesser, leichtes Gewicht, kein Metallkorrosionsschutz und elektromagnetische Interferenzwiderstand.
3. Durch schnelle Liefergarantie haben regelmäßige Bestellungen (z. B. 200 km) einen Produktionszyklus von etwa 15 Tagen und eine flexible Reaktion auf den Notfallbedarf.
ADSS -Kabel - Strukturparameter
ADSS -Einzelhülle optische Kabelmechanische Parameter
Spannweite (Meter)
|
Nenngewicht (kg/km)
|
Bereich des Außendurchmessers (mm)
|
Maximal zulässige Zugkraft (MAT, KN)
|
Ultimative Zugfestigkeit (UTS, KN)
|
50 - 100
|
108 - 115
|
9.0 - 10.5
|
0,9 - 1,3
|
1,5 - 2.0
|
150 - 200
|
115 - 120
|
12.2 - 13.9
|
2.2 - 3.3
|
3.3 - 4.8
|
Zusätzliche Funktionen:
· Temperaturanpassungsfähigkeit: - 40 ° C ~ +70 ° C (UV - resistente Jacke)
· Klimabedingungen: Eisen Sie Eis freie Bereiche, Windgeschwindigkeitswiderstand ≤ 25 m/s
· Optionale Spanne: 50m - 100 m - 150 m - 200 m (Customized Design)
ADSS -Faser -Kernparameter (G652D -Einzelmodus)
Parameter
|
Spezifikationsstandard
|
Modusfelddurchmesser
|
8,6 - 9,5 μm ± 0,7 μm
|
Verkleidungsdurchmesser 1
|
25 ± 1 μm (Elliptizität ≤ 1%)
|
Beschichtungsdicke
|
245 ± 10 μm (Doppel - Schicht Acryl)
|
Dämpfungskoeffizient
|
≤ 0,36 dB/km @1310nm; ≤ 0,22 dB/km bei 1550 nm
|
Dispersionsmerkmale
|
≤ 3,5 Ps/nm · km (1310 nm Fenster)
|
PMD -Koeffizient
|
≤ 0,2 Ps/√km (Vollverbindung kompatibel)
|

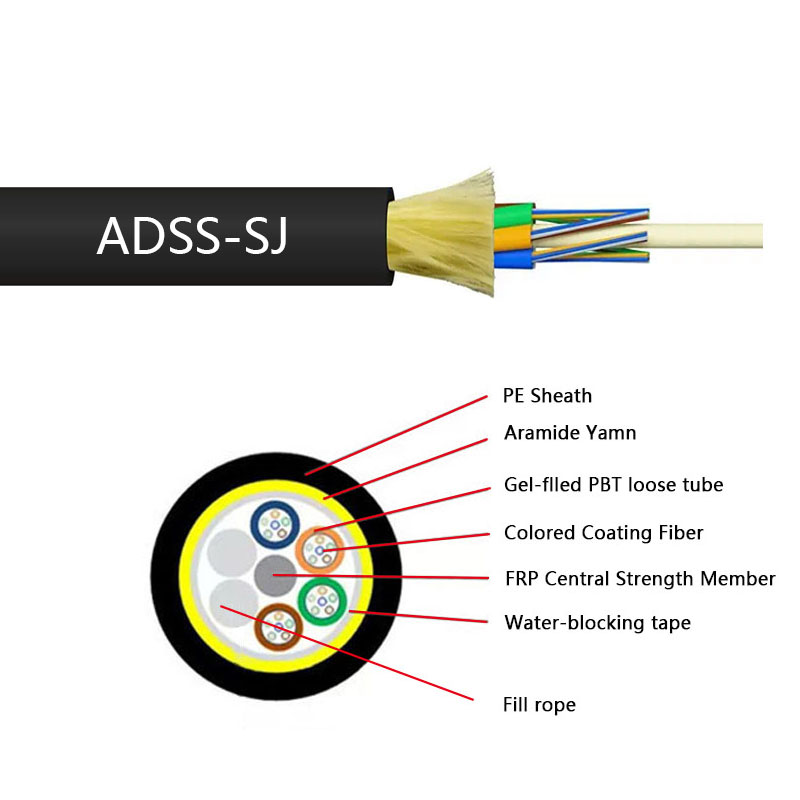

Highlights für strukturelle Design
Voller Medienschutz: Glasfaserverstärkte Plastikstäbe (GFRP) Zentrale Verstärkung, kein Metallkorrosionsschutz.
Zuglösung: Hoch - Aramidgarn + nicht - metallische Torsionsschicht, UTS ≥ 4,8 Kn (200 m).
Leichte Scheide: Halb - Highlights für strukturelle Design.
ADSS -Kabel - Verpackung und Lieferung
ADSS Single - Hülle optische Kabelverpackung und Lieferung

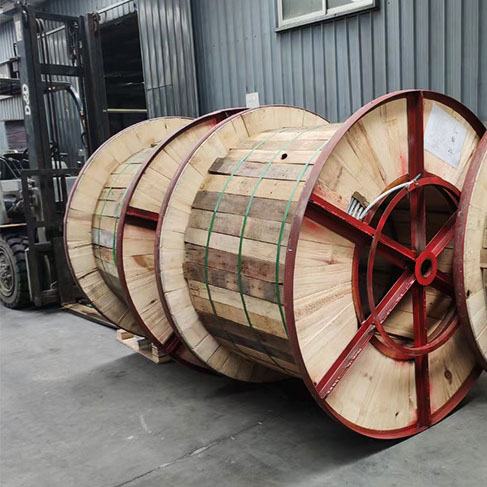

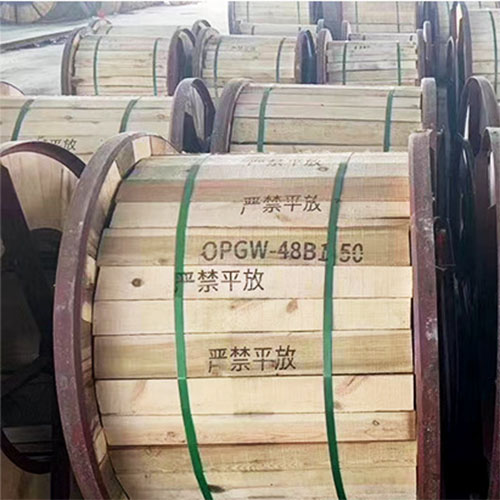

Dieses Produkt ist in hohen - Stärke Holzwellen oder Rost -Eisen -Eisenrollen mit Feuchtigkeitsfilm auf der inneren Schicht und fester Pufferfüllung verpackt, um sicherzustellen, dass das optische Kabel während des langen Transportmittels vor mechanischen Schäden und Feuchtigkeitserosion geschützt ist. Die individuellen Rollenlängen werden unterstützt, und der Lieferzyklus für reguläre Bestellungen (z. B. 200 Kilometer) beträgt etwa 15 Tage. Dringende Bedürfnisse können auf beschleunigter Basis bearbeitet werden. Das Verpackungsdesign entspricht den internationalen Transportstandards und eignet sich für Meeres-, Land- und extreme klimatische Bedingungen, um sicherzustellen, dass das Produkt sicher und effizient an globalen Kundenstandorten eintrifft.
