ADSS Anti - gnaverkabel - Produktstandarder
ADSS Anti - gnaveroptisk kabel er pakket rundt om det ydre lag af kabelkernen med en bestemt drejebane gennem et fladt FRP -bånd med høj materialestyrke af værktøjsmodellen, og et vandtæt vand - Blokeringstape er pakket rundt om det ydre lag af FRP -båndet og derefter beskyttet af en kappe.
ADSS Anti - gnaverkabel - Produktfunktioner
—— Høj - Styrke glasfiberforstærket plast forhindrer effektivt egernskader.
—— Høj elastisk modul, tilpasning til stor stress - belastningsadfærd.
—— Meget lille termisk ekspansionskoefficient.
—— God vibrationsreduktionsevne.
—— har også god anti - fuglepakning og anti - fuglepistolelasticitet.
—— Sikker fra lyn.
—— Tilpas til installationskrav til forskellige spenn og sags gennem ændringen af korset - Sektionsområde af aramidfibre i kablet.
ADSS Anti - gnaverkabel -Strukturparametre
|
ADS'er med klasse PE -kappe (dele)
|

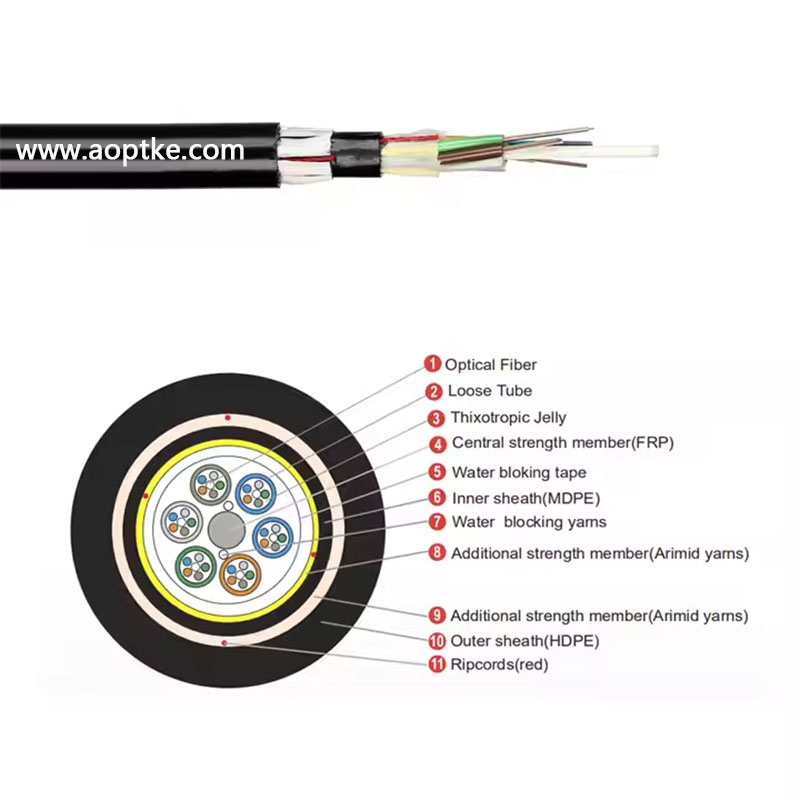

Strukturtegning
|
Bestillingstypemodel
|
ADSS - PE 24 M15.5/ A
|
ADSS - PE48 M17.7 / C
|
ADSS - PE72 M21.2 / D
|
|
|
Fiberantal
|
24Fiber
|
48Fiber
|
72Fiber
|
Størrelse på røret
|
φ2.1mm
|
φ2,6 mm
|
φ3.0mm
|
Kabelliameter
|
φ13,4 mm
|
φ14,9 mm
|
φ16,4 mm
|
Kabelvægt
|
139 kg/km
|
172 kg/km
|
209 kg/km
|
Rts
|
38,8 kN
|
44,3 kN
|
56,6 kN
|
Lineær ekspansionskoefficient
|
2.2 × 10 - 6/° C.
|
2,0 × 10 - 6/° C.
|
1,8 × 10 - 6/° C.
|
Youngs modul
|
16,5 kN/mm2
|
17,5 kN/mm2
|
18,6 kN/mm2
|
|
ADS'er med karakter ved kappe (dele)
|
Strukturtegning
|
Bestillingstypemodel
|
ADSS - Ved 24 m14 / a
|
ADSS - AT48M15.2 / C.
|
ADSS - AT72 M21.2 / D
|
|
|
Fiberantal
|
24Fiber
|
48Fiber
|
72Fiber
|
Størrelse på røret
|
φ2.1mm
|
φ2,6 mm
|
φ3.0mm
|
Kabelliameter
|
φ13.2mm
|
φ14,3 mm
|
φ16,3 mm
|
Kabelvægt
|
146 kg/km
|
169 kg/km
|
220 kg/km
|
Rts
|
35 kN
|
37,9 kN
|
52,9 kN
|
Lineær ekspansionskoefficient
|
4,5 × 10 - 6/° C.
|
4,8 × 10 - 6/° C.
|
3,6 × 10 - 6/° C.
|
Youngs modul
|
15,5 kN/mm2
|
14,9 kN/mm2
|
17,9 kN/mm2
|
